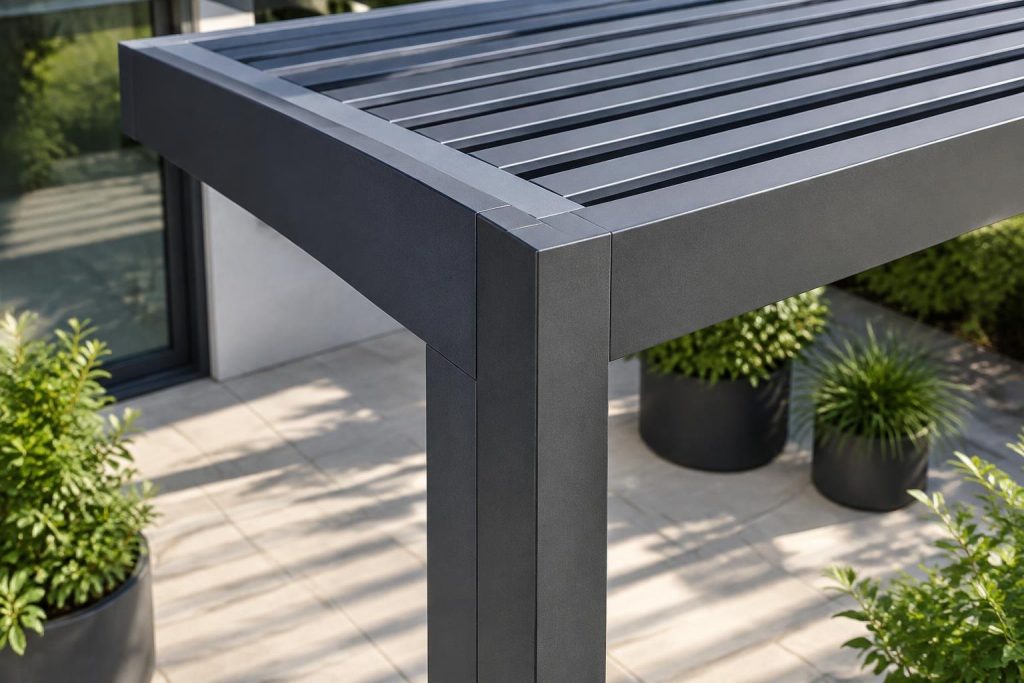

בחירת פרופיל אלומיניום לפרגולה

פרופיל אלומיניום לפרגולה נבחר לפי שלושה נתונים לפני כל דבר אחר: המפתח בין העמודים, העומס שהמבנה צריך לשאת (משקל הקירוי, רוח ולעיתים גם עומס תחזוקה) וסוג הקירוי שיותקן מעליו.
בדרך כלל, מפתח קצר ופרגולה פתוחה מסתפקים בקורה נמוכה יחסית, ואילו מפתח ארוך או קירוי אטום מחייבים קורה גבוהה יותר, עמודים רחבים וחיבורים מחושבים.
בפרויקט מסחרי או מוסדי, את הנתונים האלה קובע מהנדס קונסטרוקציה, והפרופיל נבחר לפי החישוב ולא לפי המראה.

אפ אר סחר בין לאומי בעמ מציעה בקטלוג קורות, עמודים, אביזרי חיבור ולוחות קירוי, ומשלבת אותם בפרויקטים של פרגולות אלומיניום ולוחות פוליקרבונט למבני ציבור, מתחמי מסחר ומוסדות.
מי שמתכנן פרויקט מוזמן לשלוח לנו תוכניות ומידות ולקבל התאמה של הפרופילים לצורך.

איך בוחרים פרופיל אלומיניום לפרגולה לפי מפתח וגודל?

נקודת המוצא היא "מפתח", המרחק החופשי בין שתי נקודות תמיכה, כלומר בין שני עמודים או בין עמוד לקיר.
ככל שהמפתח ארוך יותר, הקורה נוטה להתכופף באמצע, והתופעה הזאת נקראת "שקיעה".
מראה של קורה שוקעת פוגם בפרגולה גם כשהיא עדיין לא בסכנת קריסה, ולכן בחירת הפרופיל מתחילה בשאלה כמה הוא ישקע, לא רק אם ישבר.

כאן נכנס מאפיין של החומר.
מודול האלסטיות של אלומיניום הוא בערך שליש מזה של פלדה, כך שקורה אלומיניום באותו חתך תתכופף פי שלושה בערך.
לכן מפצים בחתך גבוה יותר ולא בחומר עבה יותר. "חתך" הוא צורת הפרופיל כפי שהיא נראית מהצד הקצר שלו, וגובה החתך הוא הגורם שמשפיע ביותר על הקשיחות.

לדברי מהנדס קונסטרוקציה ותיק, הטעות הנפוצה בפרגולות גדולות היא לבחור קורה לפי המראה ורק אחר כך לבדוק עומסים, כשהסדר הנכון הוא הפוך.
הוא מוסיף שלפעמים עדיף לקצר את המפתח באמצעות עמוד נוסף מאשר להגדיל את הקורה.

בכל פרגולה צריך לחשב גם את העומסים עצמם:

• משקל עצמי של הקורות והקירוי.
• עומס רוח, שבישראל מוגדר בתקן הישראלי ת"י 414 (עומסים בבניינים) ומחושב לפי האזור וגובה המבנה.
• מרחק בין קורות משנה, שנקבע לפי סוג הקירוי ולפי הוראות היצרן של לוח הקירוי.
• עומסים מיוחדים, כמו פרגולה שמשמשת גם לתליית שילוט או ציוד.

גם הטמפרטורה משפיעה על התכנון.
אלומיניום מתרחב בכ-23 מיקרון למטר על כל מעלה, כך שקורה באורך 6 מטר תתארך בכ-7 מ"מ בין לילה קר לצהריים חמים בקיץ.
חיבור קשיח מדי בשני הקצוות יוצר מאמץ בפרופיל או רעש בשעות החום, ולכן מתכננים מראש מרווח תנועה בנקודות החיבור.

איזה סוג קורה מתאים לכל סוג מבנה?

הקטלוג של אפ אר סחר בין לאומי בעמ כולל קורות בחתכים שונים, בין היתר קורה 40/40 מ"מ, קורה 40/100 מ"מ וקורה 40/120 מ"מ.
לצדן קיימות קורות עם צורה ייעודית: קורה טי 40/100 מ"מ, קורה דאבל טי 40-120 מ"מ, קורה הייטק 40/120 מ"מ וקורה לניקוז מים 40/120 מ"מ.
בכל שם, המספר הראשון הוא בדרך כלל הרוחב והשני הגובה במילימטרים.

צורת החתך קובעת לא רק כמה הקורה חזקה, אלא גם מה אפשר לחבר אליה.
קורת "טי" מציעה משטח הנחה ללוחות קירוי, וקורה לניקוז מים כוללת תעלה שמוליכה את המים לצד אחד.
הטבלה הבאה היא כיוון ראשוני לשיחה עם המהנדס ולא תחליף לחישוב.

כשהמבנה צמוד לקיר, מקור התמיכה הוא הקיר עצמו, ולכן בודקים קודם שהוא מסוגל לשאת את העומס.
בקירות בלוקים חלולים או בחיפויים רופפים הפתרון הוא לרוב עמוד נוסף ולא עיגון לקיר.
לכן גם פרגולה צמודה צריכה בדיקה הנדסית, למרות המראה הפשוט.

אילו עמודים ואביזרי חיבור צריך לתכנן מראש?

העמוד קובע כמה כוח אפשר להעביר מהקורות לרצפה.
בקטלוג יש עמודים בחתכים 80/80 מ"מ, 100/100 מ"מ ו-130/130 מ"מ.
עמוד 80/80 מתאים בדרך כלל לפרגולות קלות, ומפתחות גדולים וקירוי כבד מחייבים עמוד רחב יותר.
גם גובה העמוד משפיע, כי עמוד גבוה נוטה להתכופף בעומס צד של רוח.

בבסיס העמוד מותקנת תושבת עמודים, ובקטלוג יש תושבת 100/100 מ"מ ותושבת 130/130 מ"מ.
התושבת מקבעת את העמוד לרצפת בטון באמצעות עוגנים, והחישוב ההנדסי קובע את סוג העוגנים ועומק הקידוח.
בפרויקט מסחרי כדאי לתכנן את נקודות הקיבוע בשלב היציקה, ולא לקדוח ברצפה גמורה.

את החיבור בין הקורות לעמודים ובין הקורות עצמן מבצעים בעזרת אביזרים ייעודיים:

• מחבר U לקורות 40 מ"מ ואוזן תליה עליונה לקורות 40 מ"מ, לחיבור קורות משנה לקורה ראשית.
• זווית 14-100, זווית 14-120 וזווית 30-30, לחיבורי פינה.
• זווית מחבר עכביש, לנקודות מפגש של כמה קורות.
• בורג איזכורית קודח עם אטם במידות 1/4×1, 1/4×2 ו-1/4×3-4, לחיבור מהיר ואטום.
• תותב מגולוון לקורות 100×40 ו-120×40 באורך 3 מטר, כשהמהנדס מורה על חיזוק פנימי של הקורה.

האטם שבבורג האיזכורית מונע חדירת מים בנקודת הקידוח, ולכן כדאי שלא להחליף אותו בבורג רגיל.
גם סוג הבורג חשוב: בורג ללא גילוון שנוגע באלומיניום עלול לגרום לקורוזיה גלוואנית, ולכן משתמשים באביזרים מגולוונים או מאלומיניום.

סגירת הקצוות נעשית בפקקים, כמו פקק אלומיניום לפרופיל 20/40 או פקק אלומיניום לפרופיל 20-20.
פרט קטן כזה משפיע על המראה הסופי ועל כניסת מים וחרקים לתוך הפרופיל.
את החיבורים וגם את הפקקים כדאי להזמין יחד עם הקורות, כדי שהכול יגיע בגוון אחד ובאותה סדרה.

מה חשוב לדעת על קירוי, ניקוז וגימור?

הקירוי הוא החלק שהמבקרים רואים, אבל הוא משפיע על כל מה שמתחתיו.
לוחות פוליקרבונט קלים יחסית ומעבירים אור, ואילו לוחות גליים כמו פוליסאן מחוזק גלי 2.5 מ"מ מוגן UV, בגוון שקוף או ברונזה, נפוצים במבנים תעשייתיים ומסחריים.
מרחק התמיכות של כל לוח נקבע לפי עוביו ולפי הוראות היצרן, ומשם נגזר המרחק בין קורות המשנה.

הניקוז חשוב במיוחד בפרגולה מקורה.
קירוי אטום בלי שיפוע מכוון יוצר שלוליות על הלוחות, וכשהמים זולגים מצד לא נכון הם נוחתים על שביל הכניסה או על ציוד.
בפרויקטים ציבוריים זה גם עניין של בטיחות הולכי הרגל.
תכנון נכון מוליך את המים לצד אחד, דרך קורה לניקוז מים 40/120 מ"מ, אל מרזב או אל אזור מנוקז.

בהצללה פתוחה אפשר להסתפק בפרופילי הצללה, כמו פרופיל הצללה מעוין באפור בהיר או באפור כהה, ורפרפות הצללה בגוון עץ בהיר או עץ כהה.
הם מפחיתים את חדירת השמש בלי לחסום את האוורור, ולכן מתאימים לחצרות מסעדות, גינות מוסדות וחניוני עובדים.

בגימור, צבע אבקה בתנור מעניק עמידות טובה יותר מצבע שמרוסס בשטח, אבל גם פרופיל צבוע יכול להיפגע בחיתוך או בקידוח באתר.
לשם כך משתמשים בצבע תיקון, כמו ספריי במבחר צבעים, שמכסה את נקודת החיתוך מיד ומונע חלודה לבנה על האלומיניום החשוף.
רצוי להזמין מראש גם כמות קטנה של צבע תיקון בגוון המדויק של הפרויקט.

כשהפרגולה היא חלק ממערך רחב יותר, מתאים לתכנן את שאר האלמנטים בגוון ובסגנון זהים: חיפוי אלומיניום לקירות הסמוכים, גדר אלומיניום בהיקף המתחם או שערי אלומיניום בכניסה.
כך נוצר מראה אחיד בלי להתפשר על כל חומר בנפרד.

שאלות נפוצות על פרופילים לפרגולה

כמה שאלות מעשיות שעולות בדרך כלל אצל מנהלי פרויקטים ואדריכלים בשלב ההזמנה.

מה מוסרים לספק כדי לקבל הצעה מדויקת?

מוסרים את מידות המבנה (אורך, רוחב וגובה), מיקום העמודים, סוג הקירוי הרצוי, האזור הגיאוגרפי ועומס הרוח שהמהנדס קבע, ואת הגוון הרצוי.
תוכנית אדריכלית וחישוב הנדסי קצר מזרזים את ההצעה ומקטינים טעויות בכמויות.

האם אפשר לחבר כמה קורות לאורך אחד ארוך?

אפשר, אבל נקודת החיבור היא החוליה החלשה, ולכן ממקמים אותה מעל עמוד ולא באמצע המפתח.
חיבור כזה כולל אביזרי חיבור מתאימים ומרווח להתרחבות תרמית, והפרטים נקבעים על ידי המהנדס.

האם פרגולה במבנה מסחרי דורשת היתר?

זה תלוי בגודל, בסוג הקירוי ובמיקום המבנה.
פרגולה מקורה במבנה ציבורי או מסחרי עשויה לדרוש היתר או אישור מהרשות המקומית, ולכן כדאי לבדוק זאת מול הוועדה המקומית ועם האדריכל לפני ההזמנה.

איך בודקים אם קורה כבר שוקעת?

מניחים סרגל ישר לאורך הקורה או מותחים חוט משני הקצוות ובודקים אם יש מרווח באמצע.
שקיעה הנראית לעין מעידה על מפתח ארוך מדי או על חתך נמוך מדי.
מהנדס יכול להבחין בין בעיה אסתטית לבעיה בטיחותית.

פרופיל אלומיניום לפרגולה ואפ אר סחר בין לאומי בעמ: איך מתקדמים

הבחירה הנכונה נבנית משלושה רבדים: חתך הקורה לפי המפתח והעומס, עמודים ותושבות שמעבירים את הכוח לקרקע, וקירוי עם ניקוז שמתוכנן מראש.
הטבלה והדוגמאות במאמר נותנות כיוון, והמהנדס קובע את המידות הסופיות.

אפ אר סחר בין לאומי בעמ מציעה את מכלול הרכיבים לפרגולות אלומיניום ולמבנים מסביבן: קורות, עמודים, תושבות, מחברים, פקקים, ופוליסאן ולוחות פוליקרבונט לקירוי.
למנהלי פרויקטים, קבלנים ומוסדות שמתכננים פרגולה, אפשר לפנות אלינו עם התוכניות וההנחיות ההנדסיות ולקבל הצעה לפרופיל אלומיניום לפרגולה שמתאים בדיוק למבנה.
